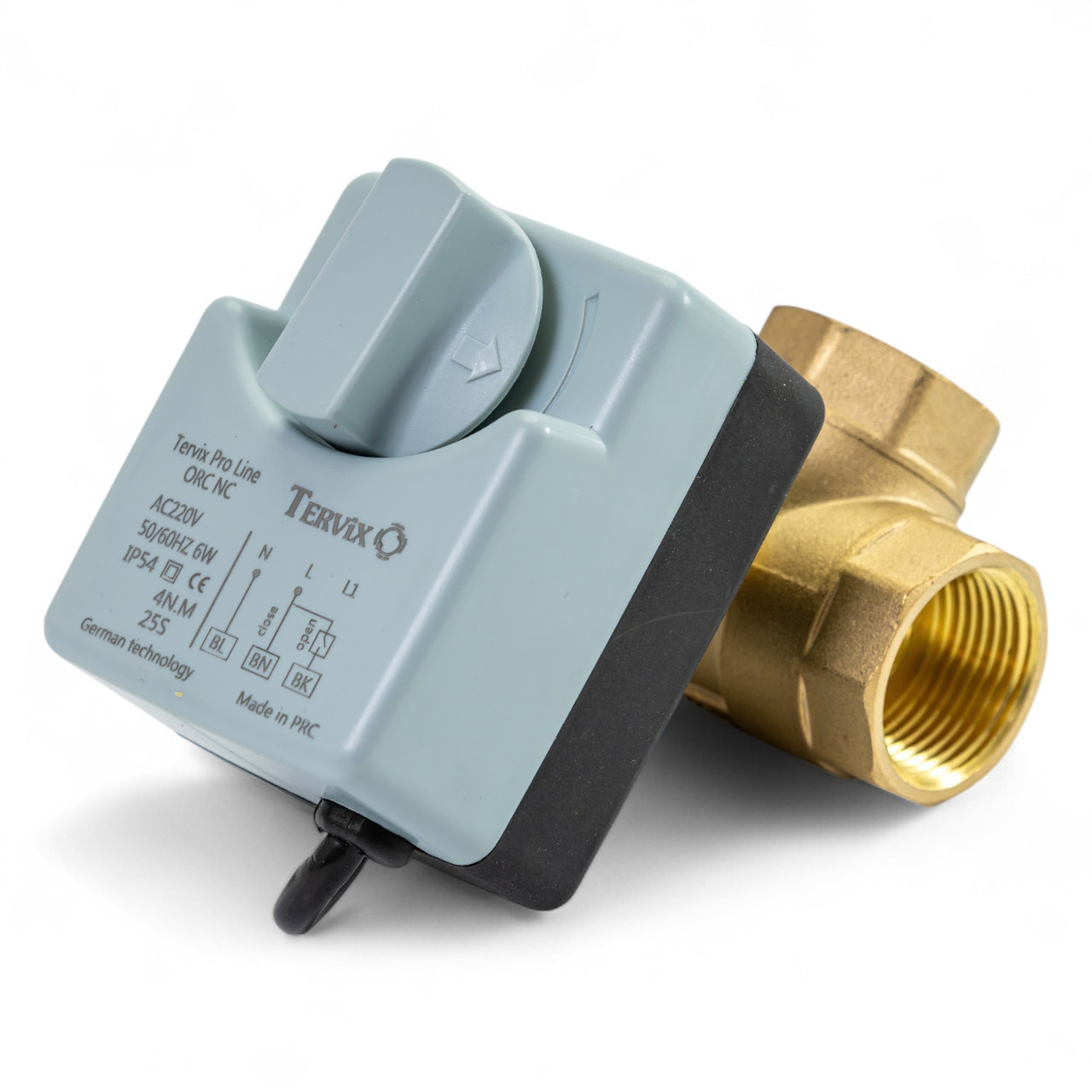

202122 3-ходовий кульовий клапан н/в 3/4" DN20 з електроприводом Tervix Pro Line ORC 3-way
3 427,44 ₴
- В наявності
- Код: 202122
+380 (93) 676-40-10
Lifecell, Viber, WhatsApp, Telegram
- +380 (66) 527-15-10Vodafone
- +380 (96) 426-55-10Київстар
- +380 (57) 761-75-10Міський
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Опис
Характеристики
Інформація для замовлення
3-ходовий кульовий клапан н/в 3/4" DN20 з електроприводом Tervix Pro Line ORC 3-way — призначений для встановлення в cистеми опалення, вентиляції та кондиціонування (HVAC), фанкойли, соларні системи, системи автоматичного управління водопостачанням, системи нагріву води та інше, в якості переключаючих елементів. Кульові клапани з приводом управляються сигналом SPST і можуть працювати від будь-якого термостата або перемикача.
Принцип дії
Клапан з приводом має початкове положення «прохідний» - коли фаза (L) подається тільки на коричневий провід. При подачі напруги на управляючий чорний провід, привід повертає шток клапану на 900 і перемикає потік рідини в іншу гілку. При знятті напруги з управляючого чорного проводу - клапан повертається у початкове положення. Поточне положення клапана визначається положенням ручки на приводі. Якщо ручка розташована перпендикулярно до клапану - прохідний. Якщо ручка вирівняна уздовж клапана - 900. Тобто стрілка вказує який протік зараз закритий.
Переваги:
Увага! Привід може бути встановлений на клапані тільки в одному положенні через форму штока клапана і сідла приводу. Щоб не пошкодити корпус приводу, рекомендується, перед монтажем клапану, демонтувати привід.
Демонтаж: відкрутіть накидну гайку та зніміть привід з клапану. Монтаж - поєднайте сідло привода зі штоком клапана та закрутіть накидну гайку.
Експлуатація
Кульові клапани ORC складаються з двох основних елементів: клапана і електричного приводу. Клапани ORC дозволяється встановлювати без електричного приводу. Після монтажу клапана привід можна встановити в будь-який час. Під час експлуатації привід може бути замінений без необхідності зливу теплоносія або зупинки системи. В разі збою живлення куля клапана залишиться в останньому положенні. Щоб відкрити чи закрити клапан вручну, потрібно натиснути на ручку та повернути її у відповідному напрямку. Після відновлення електропостачання клапан самостійно повернеться до автоматичної роботи.
Принцип дії
Клапан з приводом має початкове положення «прохідний» - коли фаза (L) подається тільки на коричневий провід. При подачі напруги на управляючий чорний провід, привід повертає шток клапану на 900 і перемикає потік рідини в іншу гілку. При знятті напруги з управляючого чорного проводу - клапан повертається у початкове положення. Поточне положення клапана визначається положенням ручки на приводі. Якщо ручка розташована перпендикулярно до клапану - прохідний. Якщо ручка вирівняна уздовж клапана - 900. Тобто стрілка вказує який протік зараз закритий.
Переваги:
- Індикація відкрито/закрито
- Ручне управління
- Легкий монтаж/демонтаж приводу
- Гарантія 2 роки
Увага! Привід може бути встановлений на клапані тільки в одному положенні через форму штока клапана і сідла приводу. Щоб не пошкодити корпус приводу, рекомендується, перед монтажем клапану, демонтувати привід.
Демонтаж: відкрутіть накидну гайку та зніміть привід з клапану. Монтаж - поєднайте сідло привода зі штоком клапана та закрутіть накидну гайку.
Експлуатація
Кульові клапани ORC складаються з двох основних елементів: клапана і електричного приводу. Клапани ORC дозволяється встановлювати без електричного приводу. Після монтажу клапана привід можна встановити в будь-який час. Під час експлуатації привід може бути замінений без необхідності зливу теплоносія або зупинки системи. В разі збою живлення куля клапана залишиться в останньому положенні. Щоб відкрити чи закрити клапан вручну, потрібно натиснути на ручку та повернути її у відповідному напрямку. Після відновлення електропостачання клапан самостійно повернеться до автоматичної роботи.
Основні атрибути | |
---|---|
Виробник | Tervix |
Користувацькі характеристики | |
Гарантія | 24 міс. |
Комплектація | 1. Клапан з приводом; 2. Інструкція |
Країна виробництва | Китай (за німецькою технологією) |
Крутний момент | 4 Нм |
Кількість товарів на складі | 28 |
Максимальний перепад тиску | < 6 бар |
Матеріал | Латунь |
Напруга | 230 В, 50-60 Гц |
Номінальний тиск | PN 16 |
Робоча температура | 5-95°C град. |
Розмір | DN20 |
Нарізне з'єднання | 3/4" |
Середовище | хол. вода / гар. вода/ 60% гліколя / повітря |
Тип | НВ (нормально відкритий) |
Тип/модель | ORC |
Керувальний сигнал | SPST |
Час повороту на 90 | 25 сек |
